Videopozorování meteorů v síti CEMeNt

29.01.2025 22:34



Síť CEMeNt (Central European MetEor NeTwork) byla založena v roce 2010 jako amatérská platforma pro přeshraniční spolupráci v oblasti pozorování videometeorů mezi Českou republikou a Slovenskem. Již od počátku existence byly pozorovací aktivity sítě CEMeNt koordinovány s dalšími podobnými amatérskými sítěmi v oblasti střední Evropy (maďarská síť HMN, polská síť PFN, atd.). Cílem sítě CEMeNt je v současné době produkování přesných drah meteorů společně s atraktivními snímky a záběry meteorů v HD formátu. Ke zjištění maximálního množství informací o meteorickém materiálu jsou využívány spektrografy, přičemž cílem je provázat reálná spektra meteorů se spektry meteoritů získaných měřením v laboratoři.

Síť CEMeNt

Na počátku roku 2024 vstoupila síť CEMeNt do patnáctého roku své existence. Od roku 2010 bylo v síti CEMeNt zaznamenáno 533 814 jednostaničních meteorů (stav k 31. 12. 2024), z nichž bylo vypočítáno 91 404 vícestaničních drah meteorů. V současné době je síť CEMeNt v Česku tvořena stanicemi Valašské Meziříčí (4 kamery, 4 spektrografy), Vsetín (1 kamera), Maruška (2), Ždánice (2), Karlovy Vary (3, jedna kamera momentálně mimo provoz), Štípa (1), Pardubice (2), Plzeň (1) a Rokycany (1). Na Slovensku jsou pak v provozu stanice Partizánske (2), Blahová (2), Jablonec u Trnavy (1), Kysucké Nové Mesto (1) a Zvolenská Slatina (1).



Obr. 1: Znázornění zorných polí (FOV) kamer zařazených v síti CEMeNt, centrální oblast je tvořena stanicemi Valašské Meziříčí, Maruška, Štípa a Vsetín. Zorné pole FHD kamer je znázorněno zelenou barvou, zorné pole PAL kamer pak fialovou barvou. Autor: Jakub Koukal
Obr. 1: Znázornění zorných polí (FOV) kamer zařazených v síti CEMeNt, centrální oblast je tvořena stanicemi Valašské Meziříčí, Maruška, Štípa a Vsetín. Zorné pole FHD kamer je znázorněno zelenou barvou, zorné pole PAL kamer pak fialovou barvou.
Autor: Jakub Koukal



Od počátku srpna 2024 je většina stanic centrální části sítě CEMeNt vybavena systémy s CMOS kamerami s čipy Sony Starvis IMX 327 LQR, které pracují s FHD rozlišením 1920 × 1080 px (2.1 MPx) a se snímkovací frekvencí 30 fps. Použitý objektiv s vysokou světelností Starlight (f/0,95) a s fixním ohniskem (4 mm) v dané konfiguraci poskytuje zorné pole 89 (± 1) × 50°. Tyto kamery jsou používány na stanicích Valašské Meziříčí (4 kamery), Vsetín (1), Maruška (2), Štípa (1), Pardubice (2) a Ždánice (2). Na slovenských stanicích jsou používány CCD kamery Watec 902 H2 Ultimate s čipy Sony ICX 429 ALL, které pracují s PAL rozlišením 720 × 576 px (0.4 MPx), se snímkovací frekvencí 25 fps a zorným polem ~ 90 × 72°. Tyto kamery jsou používány na stanicích Partizánske (2), Jablonec (1) a Kysucké Nové Mesto (1). Některé stanice (Plzeň, Rokycany, Karlovy Vary, Blahová a Zvolenská Slatina) používají CCD kamery KPF 131 HR, které pracují s PAL rozlišením 720 × 576 px (0.4 MPx), se snímkovací frekvencí 25 fps.

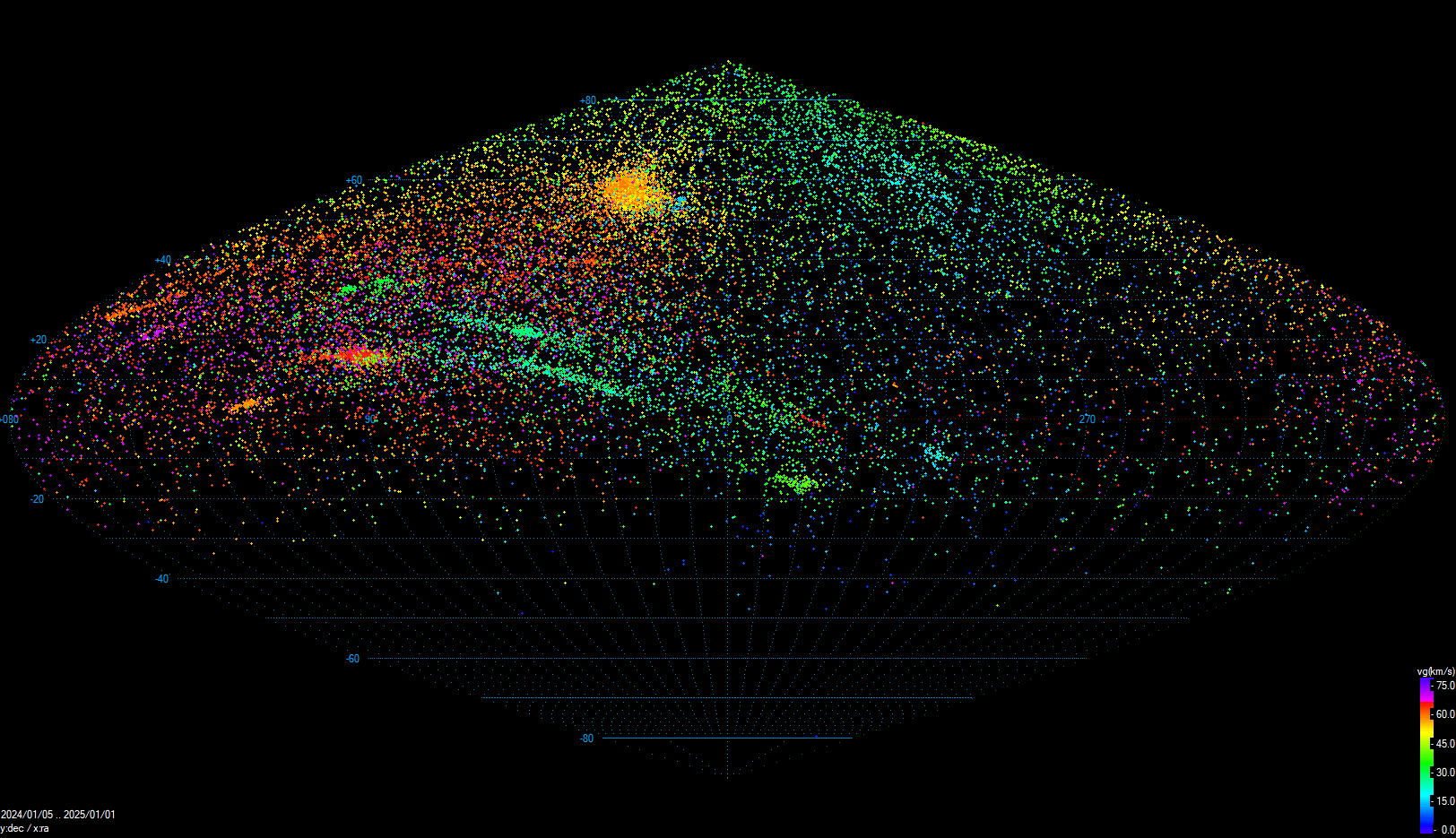

Obr. 2: Radianty rojových i sporadických vícestaničních meteorů zaznamenaných v síti CEMeNt v roce 2024. Pro zobrazení je použita sinusoidální projekce s rovníkovým souřadným systémem. Autor: Jakub Koukal
Obr. 2: Radianty rojových i sporadických vícestaničních meteorů zaznamenaných v síti CEMeNt v roce 2024. Pro zobrazení je použita sinusoidální projekce s rovníkovým souřadným systémem.
Autor: Jakub Koukal
CCD kamery Watec 902 H2 Ultimate jsou osazeny objektivy Tokina nebo Tamron (varifokální provedení, případně s fixním ohniskem). Kabelový rozvod je realizovaný koaxiálním kabelem s měděným nosičem signálu (75 Ohm) a je pomocí BNC konektoru připojen do převodníku analogového signálu na digitální (Dazzle, Aver Media, atd.) určeným pro USB 2.0 rozhraní. Všechny kroky záznamu a zpracování jednotlivých záznamů meteorů jsou realizovány pomocí balíku programů UFO Tools, který zahrnuje program UFO Capture pro záznam meteorů, UFO Analyzer v4.03 pro astrometrii a fotometrii meteorů a UFO Orbit v2.63, který slouží pro výpočet vícestaničních drah meteorů.

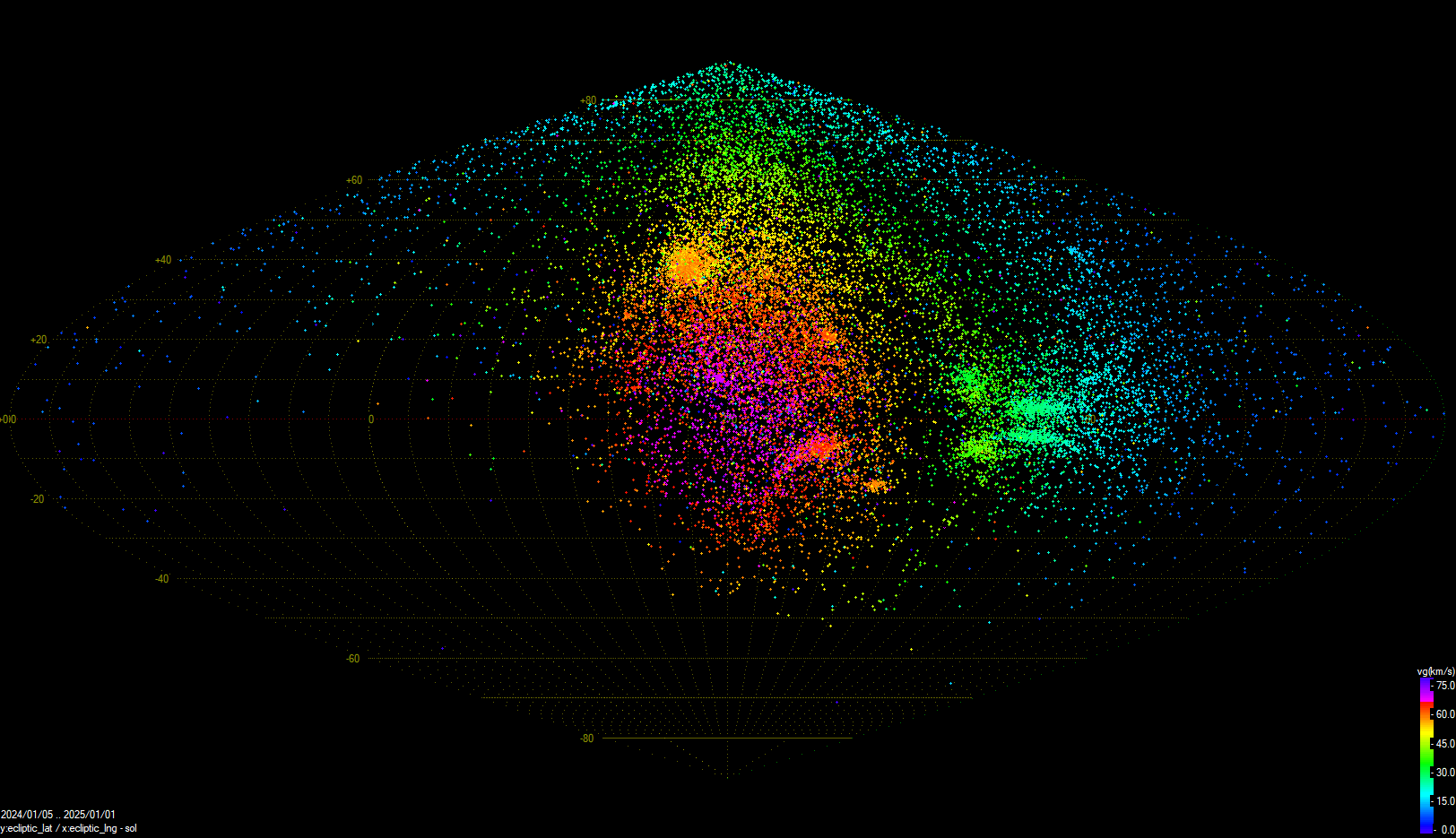

Obr. 3: Radianty rojových i sporadických vícestaničních meteorů zaznamenaných v síti CEMeNt v roce 2024. Pro zobrazení je použita sinusoidální projekce s ekliptikálním souřadným systémem. Autor: Jakub Koukal
Obr. 3: Radianty rojových i sporadických vícestaničních meteorů zaznamenaných v síti CEMeNt v roce 2024. Pro zobrazení je použita sinusoidální projekce s ekliptikálním souřadným systémem.
Autor: Jakub Koukal
Převod analogového signálu na digitální z FHD kamer Sony Starvis IMX 327 LQR je realizován ve dvou stupních. Kabelový rozvod je realizovaný koaxiálním kabelem s měděným nosičem signálu (75 Ohm) a je pomocí BNC konektoru připojen do AHD/HDMI převodníku. Druhý převodník (HDMI/USB 3.2) převádí signál do USB (až 3.2) rozhraní staničního počítače s pomocí převodního čipu MS 2130 a zajišťuje dostatečnou kapacitu pro přenos FHD signálu v požadované snímkovací frekvenci. Všechny kroky záznamu a zpracování jednotlivých záznamů meteorů jsou opět realizovány pomocí balíku programů UFO Tools, který zahrnuje program UFO Capture HD (pro rozlišení HD a vyšší) pro záznam meteorů, UFO Analyzer v4.03 pro astrometrii a fotometrii meteorů a UFO Orbit v2.63, který slouží pro výpočet vícestaničních drah meteorů.

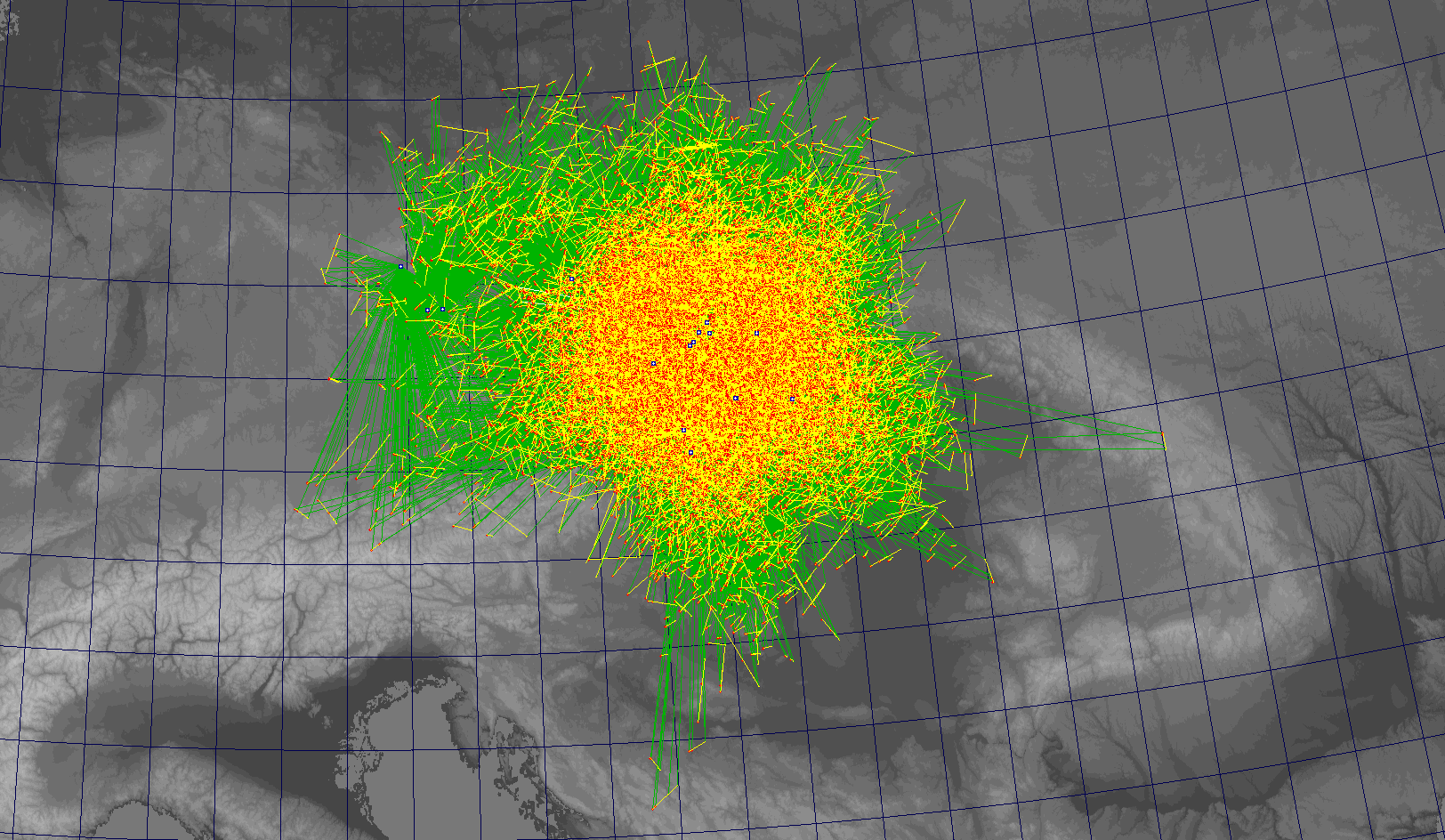

Obr. 4: 2D projekce vícestaničních drah zaznamenaných v síti CEMeNt v roce 2024. Autor: Jakub Koukal
Obr. 4: 2D projekce vícestaničních drah zaznamenaných v síti CEMeNt v roce 2024.
Autor: Jakub Koukal
V roce 2024 bylo stanicemi sítě CEMeNt zaznamenáno 98 231 jednostaničních meteorů, jejichž kombinací vzniklo 20 825 vícestaničních drah. K dnešnímu datu ve zpracování chybí část pozorování ze stanice Plzeň (měsíce 07-12), jejichž zpracování není dokončeno. V historii sítě se jedná vůbec o nejvyšší počet jednostaničních meteorů, stejně tak počet vícestaničních drah překonává o více než 100 % doposud nejúspěšnější roky 2015 a 2016. Na tomto výsledku mají majoritní podíl nově instalované FHD kamery, jejichž citlivost je výrazně vyšší než v případě dříve používaných kamer KPF 131 HR nebo i v případě kamer Watec 902 H2 Ultimate. Efektivita párování poprvé od roku 2017 překonala hranici 50 %, celková efektivita párování v roce 2024 byla 58,0 %, což je rovněž nejvyšší hodnota v historii sítě. Poměr stanice/dráha dosáhl 2,74, výjimkou nebyly ani vícestaniční dráhy zaznamenané z 8 a více kamer sítě CEMeNt.

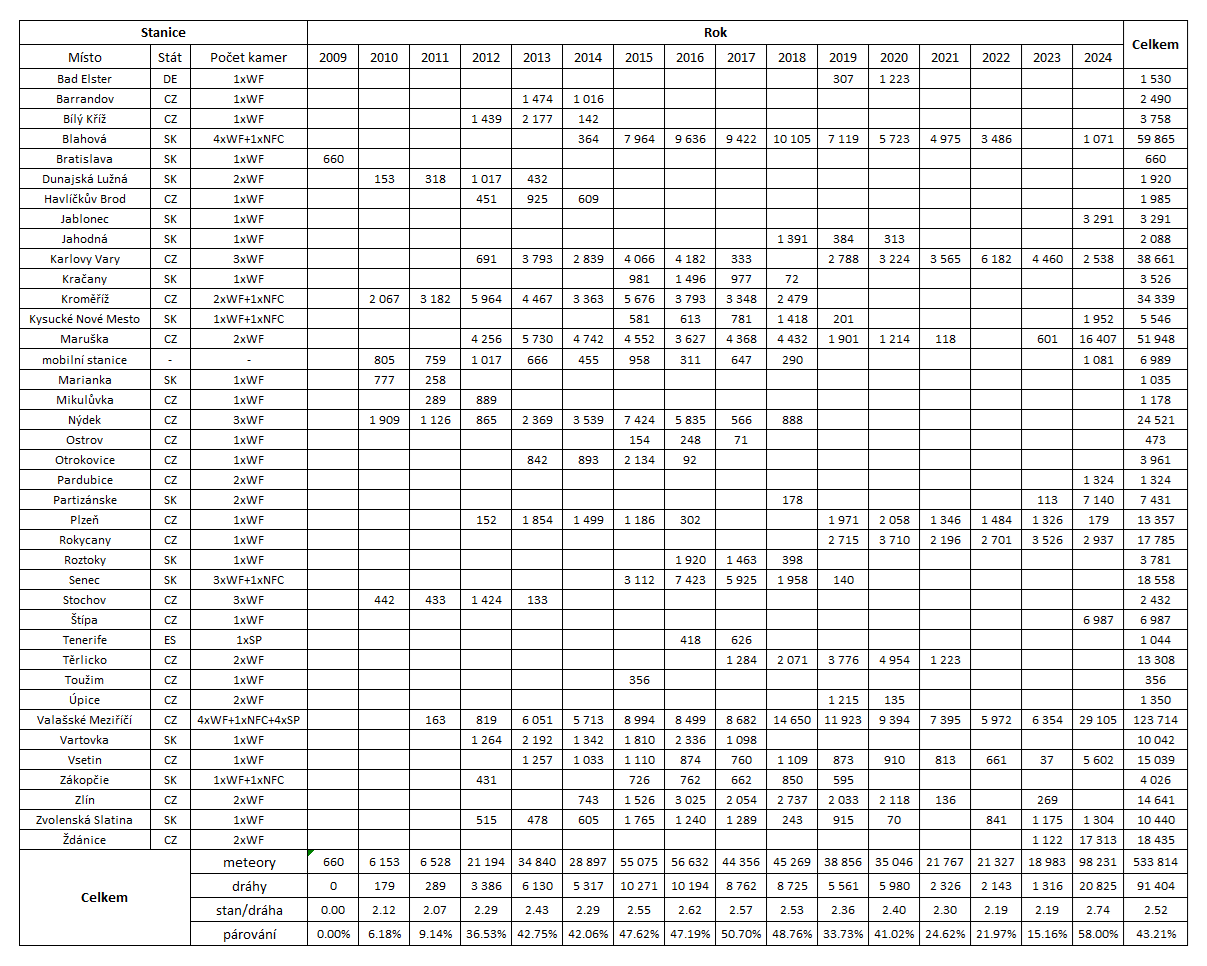

Tab. 1: Roční přehled počtu jednostaničních meteorů a vícestaničních drah pro jednotlivé stanice od vzniku sítě CEMeNt v roce 2010 až do roku 2024. Stanice Bratislava v roce 2009 sloužila k testování kamery Watec. Autor: Jakub Koukal
Tab. 1: Roční přehled počtu jednostaničních meteorů a vícestaničních drah pro jednotlivé stanice od vzniku sítě CEMeNt v roce 2010 až do roku 2024. Stanice Bratislava v roce 2009 sloužila k testování kamery Watec.
Autor: Jakub Koukal

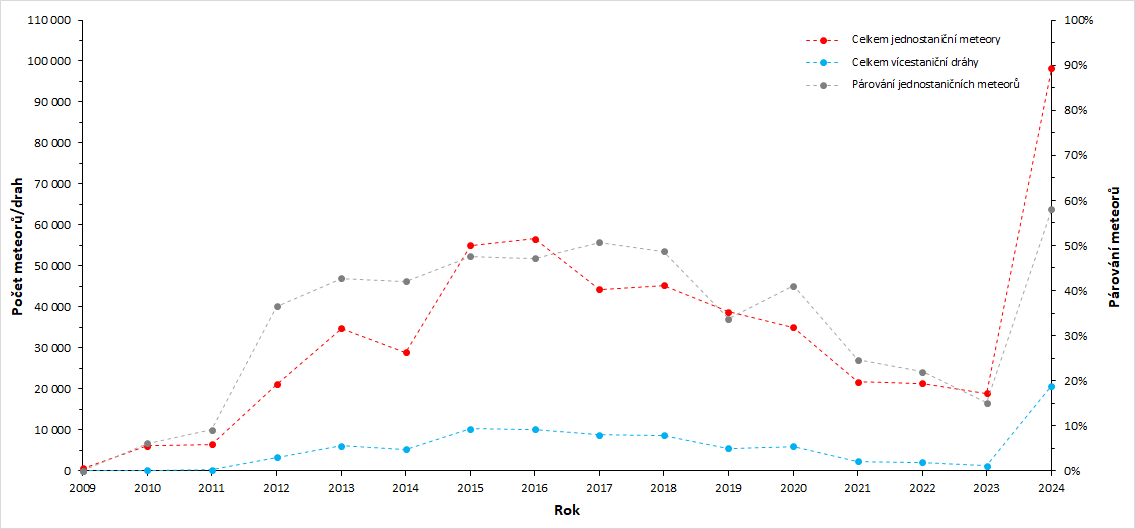

Obr. 5: Porovnání počtů jednostaničních meteorů, vícestaničních drah a efektivity párování v jednotlivých letech od vzniku sítě CEMeNt v roce 2010 až do roku 2024. Autor: Jakub Koukal
Obr. 5: Porovnání počtů jednostaničních meteorů, vícestaničních drah a efektivity párování v jednotlivých letech od vzniku sítě CEMeNt v roce 2010 až do roku 2024.
Autor: Jakub Koukal



Zdroje a doporučené odkazy:
[1] Část I. - Síť CEMeNt
[2]Část II. - Databáze EDMOND, spektroskopie meteorů
